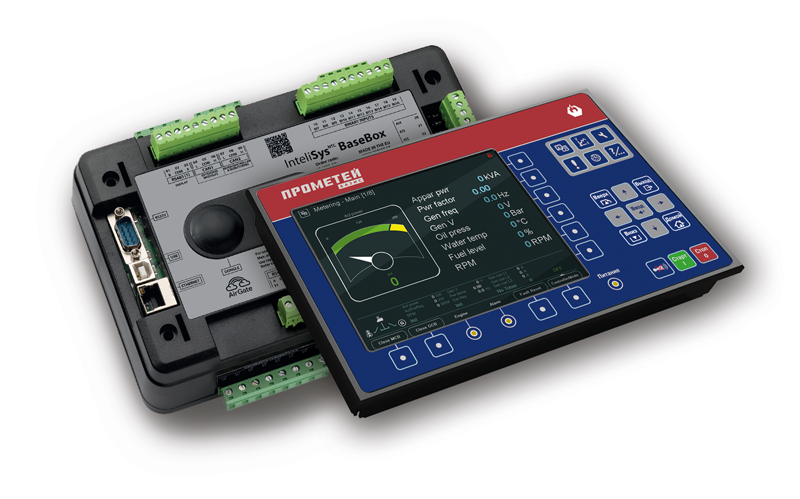

Программно-аппаратный комплекс «Прометей»

Программно-аппаратный комплекс «Прометей» имеет встроенные функции защиты ГПУ с фиксированными и настраиваемыми параметрами. Память рассчитана на хранение журнала событий (до 4000 записей) с возможностью формирования списка записываемых значений, что упрощает диагностику при возникновении нештатных ситуаций. Для подключения внешних устройств предусмотрено 12 дискретных и 3 аналоговых входа, а также 12 дискретных выходов, цифровые интерфейсы передачи данных RS232, RS485 и Modbus. Все порты допускают конфигурирование под нужды пользователя.

Внешний цветной 8-дюймовый TFT-дисплей обладает разрешением 800 x 600 px. Он обладает простым и понятным интерфейсом и служит для отображения собираемой контроллером информации. Все контролируемые параметры, журналы событий, экраны трендов с отображением в реальном времени могут быть вызваны нажатием одной управляющей клавиши.

Авторизация пользователя осуществляется автоматически с помощью USB-ключа. Этот же порт может быть использован для экспорта/импорта таблиц и графиков, истории действий пользователя, архивов и прошивок на USB-носитель. Все программное обеспечение и инструкции предоставляются «ЭТС-Астана» исключительно на русском языке.

РЕЖИМ ДЕЛЕНИЯ НАГРУЗКИ

Если энергоустановка работает в составе многоагрегатной станции, то существенного улучшения ее эксплуатационных показателей (увеличения срока службы, снижения расхода топлива и масла, ослабления влияния «человеческого фактора» и т. д.) можно добиться за счет обеспечения режима деления нагрузки. В составе электростанции предприятия, как правило, работают разные типы оборудования разных производителей и годов выпуска и оборудованных различающимися между собой панелями управления. В таком случае одна группа генерирующего оборудования работает как главная сеть, а остальные агрегаты — в режиме базовой мощности. Режим деления нагрузки отсутствует.

Если же оборудовать генераторные установки одинаковыми панелями управления, то при набросах мощности нагрузка (активная и реактивная) будет делиться между всеми агрегатами пропорционально их мощности. То есть отдельные единицы оборудования будут работать как единая энергосистема. Такой режим обеспечивает более высокие эксплуатационные показатели — устойчивую работу энергокомплекса и более равномерный износ двигателей.

СИНХРОНИЗАЦИЯ

Синхронная работа — обязательное условие для равномерного распределения мощности в многоагрегатном комплексе, состоящего из парка ГПЭС, ДЭС и другого генерирующего оборудования, оборудованных различными панелями управления.  Это позволяет энергокомплексу устойчиво реагировать на резкие изменения нагрузки. Решение применимо при работе в островном режиме или работе параллельно с сетью.
Все необходимые для синхронизации инструменты и модули уже находятся в комплексе «Прометей базис». Оператору-машинисту достаточно в главном меню панели или на удаленном автоматизированном рабочем месте активировать данный режим, нажав клавишу GCB ON. Далее процесс синхронизации пройдет в автоматическом режиме.

ШЛЮЗ для АСУ ТП ВЕРХНЕГО УРОВНЯ

Наиболее востребованными являются коммуникационные возможности панели управления «Прометей», которые позволяют упростить дистанционное управление и обслуживание генераторной установки и являются удобными инструментами для построения АСУ ТП более высокого уровня и облачными сервисами (например, myPlant).
