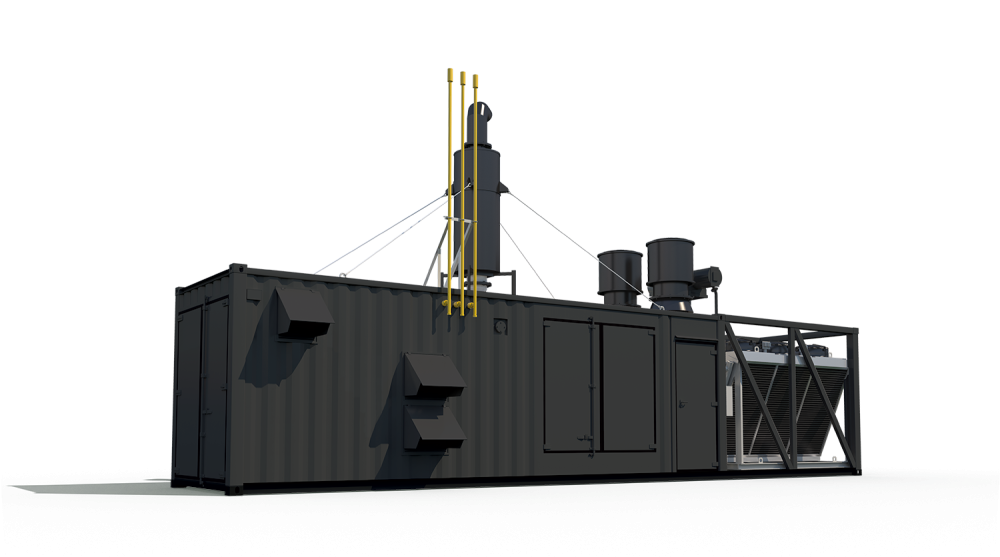

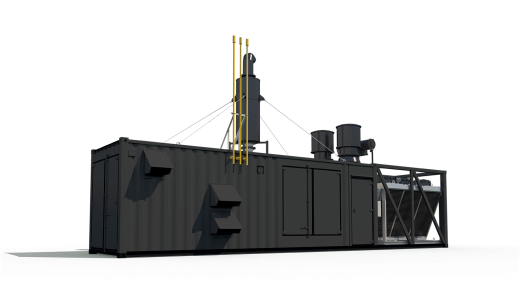

Модульная электростанция ЭТС-W1375 (Waukesha) 1,1 МВт

Модульная электростанция ЭТС-W1375 изготовлена на базе газопоршневого двигателя Waukesha VHP 7044GSI S4. Служит для выработки электроэнергии частотой 50 Гц из газообразного топлива. В качестве топлива может использоваться магистральный природный газ, попутный нефтяной газ, биогаз, газ мусорных свалок и сточных вод, шахтный метан, генераторный газ (синтез-газ) и пр. Минимальный уровень метанового индекса топливного газа (по методике Waukesha, WKI) — 30. Модульная ГПЭС ЭТС-W1375 в настоящий момент является основой собственного парка ГПЭС «ЭТС-Астана».

Особенности новой ГПЭС

ЭТС-W1375 обеспечивает набор нагрузки до 70% за первый шаг благодаря технологии RICH BURN, что сравнимо с приемистостью дизельных электростанций. Именно этим обусловлено их повсеместное использование в энергообеспечении буровых работ. Оценка работы ЭТС-W1375 в таких проектах показывает, что эта ГПЭС экономически выгоднее на 30% по сравнению с ДЭС. Более того, в качестве топлива может использоваться даже ПНГ из затрубного пространства скважины. В настоящий момент ГПЭС ЭТС-W1375 рекомендованы крупнейшими нефтяными компаниями для энергообеспечения бурения (в т.ч. для работы на затрубном газе).

Аппараты воздушного охлаждения (АВО) наиболее часто располагают на крыше модуля ГПЭС. При транспортировке возникает необходимость их демонтировать. В ЭТС-W1375 штатное положение АВО — на раме контейнера. Это означает, что вся система охлаждения ГПЭС может быть собрана и протестирована в заводских условиях, а в дальнейшем без демонтажа в готовом виде доставлена к месту эксплуатации. По оценкам «ЭТС-Астана», такое конструкторское решение сокращает срок перевода электростанции из транспортного состояния в рабочее минимум на 3-5 дней. Практика показывает, что в рабочее состояние ЭТС-W1375 можно привести уже через 5-7 дней после прибытия к месту эксплуатации. Кроме того, такое конструктивное решение значительно уменьшает вес готового изделия без ущерба для его прочности.

Еще некоторые особенности ЭТС-W1375:

• Штатный трансформатор 0,4/6,3/10,5 кВ. Регулирование напряжения трансформатора производится болтовыми соединениями путём выбора положения перемычек.
• Гибкая модификация под требования заказчика. Например, сальниковые доски для подключения внешних силовых и контрольных кабелей могут быть размещены на усмотрение заказчика, а аэрозольная система пожаротушения может быть заменена на газовую.
• ГПЭС создана в транспортном габарите ISO контейнера 40 фут. НС (High Cube), что позволяет завозить ГПЭС по дорогам практически всех категорий в сжатые сроки.
• Невысокие требования к фундаментам: специальные элементы в каркасе ГПЭС и раме генераторной установки позволяют размещать модуль даже на неустойчивых грунтах на плитном основании.
•  Компактные размеры ГПЭС не оказывают влияния на удобство эксплуатации: одно- и двустворчатые двери расположены на боковых сторонах контейнера таким образом, чтобы обеспечить легкий доступ к основным узлам ГПУ. При неблагоприятных погодных условиях проемы двухстворчатых дверей могут быть легко оборудованы сервисной площадкой с укрытием. Она входит в комплект поставки.
• ЭТС-W1375 оснащена системой управления и мониторинга «Прометей» — собственной разработкой «ЭТС-Астана» на элементной базе ComAp.

Послепродажный сервис

Весь комплекс работ после выпуска оборудования с завода до ввода ГПЭС в эксплуатацию, а также дальнейшее сервисное обслуживание и ремонтные работы производятся силами сертифицированных сервисных инженеров «ЭТС-Астана» без привлечения зарубежных специалистов, в том числе:

• Шеф-монтаж ГПЭС;
• Пусконаладочные работы;
• Диагностика, ТО и ремонты;
• Настройка и модернизация системы управления;
• Подключение к облачной платформе MyPlant;
• Восстановление ГБЦ и шатунов;
• Консультации и подготовка персонала заказчика по основам базового технического обслуживания газовых двигателей.

Опыт «ЭТС-Астана» показывает, что локализация сервисных услуг повышает коэффициент готовности оборудования к работе с 0,95 до 0,98 — среднее годовое время наработки ГПЭС увеличивается с 8300 до 8600 моточасов.

ЭТС-W1375 — это отработанное, проверенное длительным опытом эксплуатации решение, адаптированное для различного рода задач: от энергоснабжения буровых работ до интеграции в энергетическую инфраструктуру производственных компаний, ГОКов и сельскохозяйственных предприятий.
